チタン溶接パイプのサプライヤーとして、私は溶接プロセス中の酸化を防ぐことが非常に重要であることを理解しています。酸化によりチタン溶接パイプの品質が著しく低下し、機械的特性の低下、耐食性の低下、および全体的な耐用年数の短縮につながる可能性があります。このブログでは、チタン溶接パイプの溶接時の酸化を防ぐ効果的な方法をいくつか紹介します。
チタンの酸化メカニズムを理解する
チタンは、特に高温において非常に反応性の高い金属です。チタンが溶接中に酸素、窒素、または水素にさらされると、表面に酸化物、窒化物、水素化物が形成されることがあります。これらの化合物は溶接部の脆さ、気孔、亀裂を引き起こす可能性があり、パイプの完全性を損ないます。チタンの酸化速度は温度とともに指数関数的に増加するため、溶接中の温度と周囲の雰囲気を制御することが重要です。
溶接前の準備
材料の洗浄
溶接前に、チタン溶接パイプの表面を徹底的に洗浄する必要があります。油、グリース、汚れ、酸化物層などの汚染物質は、溶接中にチタンと反応して酸化を促進する可能性があります。パイプの表面を清掃するには、アセトンやイソプロピル アルコールなどの適切な溶剤を使用してください。洗浄後は、湿気による酸化を防ぐため、パイプを十分に乾燥させてください。
エッジの準備
高品質の溶接には、適切なエッジ処理が不可欠です。パイプのエッジは、特定のベベル角度で滑らかに仕上げられるように機械加工する必要があります。これにより、良好な融合が確保され、酸素が閉じ込められて酸化を引き起こす可能性がある不完全な浸透のリスクが軽減されます。たとえば、パイプの厚さに応じて、V ベベルまたは U ベベルを使用できます。
溶接雰囲気制御
不活性ガスのシールド
チタン溶接中の酸化を防ぐ最も効果的な方法の 1 つは、不活性ガスのシールドを使用することです。アルゴンとヘリウムはチタンと反応しないため、不活性ガスとして一般的に使用されます。溶接中、不活性ガスの連続的な流れが溶接領域に向けられ、酸素やその他の反応性ガスが置換されます。
- TIG溶接: タングステン不活性ガス (TIG) 溶接では、タングステン電極を使用してアークを生成し、溶接池は不活性ガスのシールドで保護されます。溶接領域を完全にカバーできるように、ガス流量を慎重に調整する必要があります。たとえば、薄壁のチタン溶接パイプの場合、毎分 10 ～ 15 リットルのガス流量で十分ですが、厚いパイプの場合、毎分 15 ～ 20 リットルのより高い流量が必要になる場合があります。
- ミグ溶接: メタルイナートガス(MIG)溶接はチタン溶接にも使用できます。 TIG溶接と同様に、溶接池を保護するためにシールドガスが使用されます。ただし、MIG 溶接では、酸化を防ぐためにガス流量と溶接パラメータをより正確に制御する必要があります。
バッキングガス
チタン溶接には、前面のガスシールドに加えて、背面のガスも必要です。バッキングガスは溶接部の裏側を酸化から保護します。ガス気密固定具またはトレーリング シールドを使用して、バッキング ガスを供給できます。たとえば、溶接するとき、チタン溶接パイプ、ガスチャネルを備えた銅製バッキングバーを使用して、溶接の裏側に不活性ガスを継続的に供給できます。
溶接パラメータの最適化
溶接電流と溶接電圧

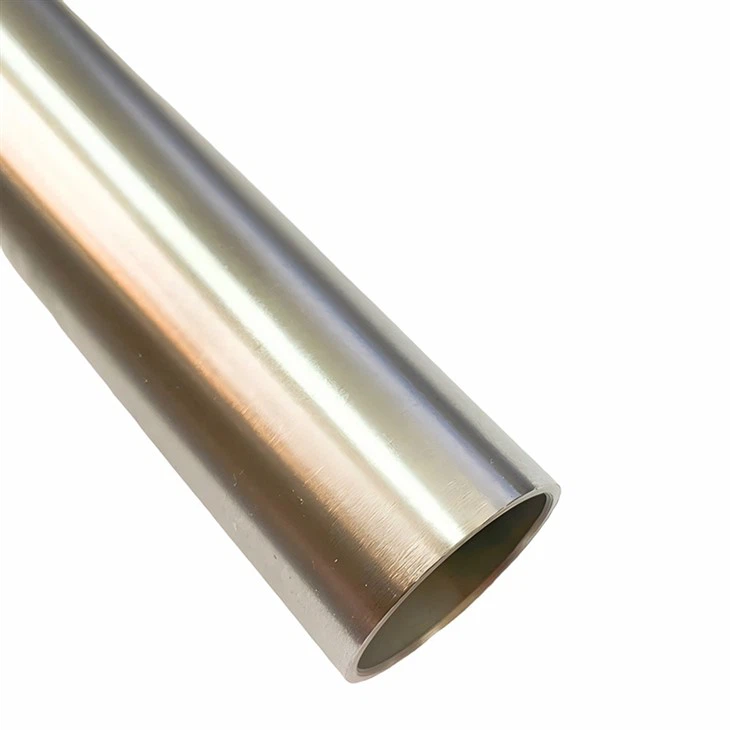

チタンを過熱することなく適切な溶融を確保するには、溶接電流と電圧を慎重に選択する必要があります。溶接電流が高いと溶接領域の温度が上昇し、酸化のリスクが高まります。一方、溶接電流が低いと、溶融が不完全になる可能性があります。たとえば、Gr12チタン溶接パイプ特定の肉厚の場合、溶接テストを通じて最適な溶接電流と電圧を決定できます。
溶接速度
溶接速度も酸化プロセスに影響します。溶接速度が遅いと溶接部が大気にさらされる時間が長くなり、酸化のリスクが高まります。ただし、溶接速度が速いと、溶融が不完全になる可能性があります。したがって、溶接電流、電圧、パイプの厚さに応じて溶接速度を調整する必要があります。
溶接後の処理
冷却速度制御
溶接後、脆性相の形成を防ぐためにチタン溶接パイプの冷却速度を制御する必要があります。冷却速度が速いと内部応力や亀裂が発生する可能性があり、冷却速度が非常に遅いと酸化物層の成長が促進される可能性があります。配管の太さや太さに応じて、空冷や強制空冷など適切な冷却方法を使用してください。
表面処理
溶接後、チタン溶接パイプの表面にはわずかな酸化層が残る場合があります。溶接後の表面処理を使用すると、これらの酸化物を除去し、表面仕上げを改善できます。酸洗いや機械研磨などの方法を使用できます。酸洗いではパイプを化学溶液に浸して酸化層を溶解しますが、機械研磨では研磨材を使用して酸化物を除去します。
事例紹介：大口径チタン溶接管の酸化防止
対処するときは大口径チタン溶接管、酸化を防ぐという課題はさらに大きくなります。表面積が大きくパイプの厚みが大きいため、溶接雰囲気とパラメータをより正確に制御する必要があります。
最近のプロジェクトでは、化学処理プラント用の大口径チタン パイプを溶接していました。酸化を防ぐために、前面と背面の両方のガスシールドに高純度アルゴンガスを組み合わせて使用しました。また、入熱を減らすために溶接電流を低くし、溶接速度を速くするなど、溶接パラメータも最適化しました。溶接後の冷却速度を慎重に制御し、溶接後の表面処理を行いました。その結果、溶接されたパイプは目に見える酸化の兆候がなく、顧客の厳しい要求を満たした優れた品質を実現しました。
結論
チタン溶接パイプの溶接中の酸化を防ぐことは、複雑ですが重要なプロセスです。溶接前の準備、溶接雰囲気の制御、溶接パラメータの最適化、溶接後の処理など、上記の方法に従うことで、優れた機械的特性と耐食性を備えた高品質の溶接部を確保できます。
高品質のチタン溶接パイプをお求めの場合や、溶接プロセスに関するご質問がございましたら、詳細なご相談や調達についてお気軽にお問い合わせください。当社は最高の製品とサービスを提供することに尽力しています。
参考文献
- AWS D16.1/D16.1M:20 航空宇宙溶接品質要件の標準 - 溶融溶接
- ASME ボイラーおよび圧力容器規定、セクション IX - 溶接およびろう付けの資格
